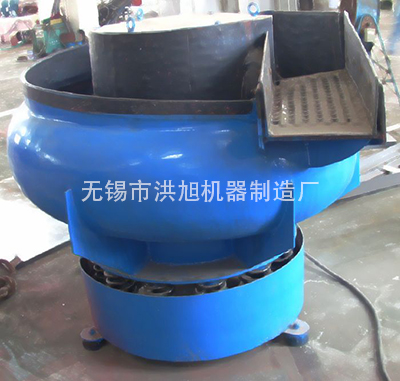

  • 振动研磨机

    AddTime:2018-2-24 15:20:06





    别名:震动研磨机,研磨机

    要结构及工作原理

    本机型主要有振动电机、带有分选的容器、支座弹簧和底座等组成,振动电机与容器用螺栓固定联接,并一起坐在底座相联的弹簧上。

    在研磨过程中,容器是主要受振动的组件,应具有较好的刚性,所以用钢板焊接而成。为了避免工作在振动过程中表明被划伤及减少噪音,在容器内壁涂衬橡胶或聚氨酯,橡胶材料具有耐磨、耐酸和耐碱性能,单补耐油。聚氨酯材料具有更高的耐磨性。

    振动电机的上、下部有两块不平衡重荷,通过调整它们的相对位置,可以调节水平和垂直振幅的大小,以满足各种类型零件的不同光整加工的需要。

    当振动电机轴高速旋转时,不平衡重荷产生离心力和倾倒力矩并通过弹簧的作用使容器产生规律性的振动。由于容器底部为一圆环形状,各点的受力和振幅不同,使容器中的研石和工件,既围绕容器中心圆柱公转,又围绕圆环中心翻滚,其合成运动为环状螺旋运动,因为磨料和工件在运动时产生相对运动,所以研磨石对工件能进行光整加工。

    螺旋振动研磨机的研磨过程是一种振动磨削的过程,将需要去毛刺和抛光的工件,放进事先配制好的有研磨石的研磨剂的容器中,依靠容器的规律性振动,使工件与研磨石产生相对运动,相互磨削,把凸出于工件表面和周边毛刺磨掉,并使锐边倒圆和表面抛光处理。

    平底振动研磨机的基本结构与工件原理与螺旋振动研磨机相同。

    参数参考表:

    型 号

    参 数

    LMJ
    100

    LMJ
    300

    LMJ
    600

    LMJ
    900

    LMJ
    100a

    LMJ
    250a

    LMJ
    600a

    LMJ
    600z

    容器容量(L)

    100

    300

    600

    900

    100a

    250a

    600a

    600z

    总高度A(mm)

    1060

    1270

    1500

    1544

    1100

    1300

    1530

    1500

    分选口高B(mm)

    810

    1100

    1100

    1214

    820

    1144

    1080

    1100

    外形长C(mm²)

    1140

    1450

    1860

    2473

    1560

    2080

    2810

    1860

    底座安装尺寸(mm)

    Ф610

    Ф1030

    Ф1200

    Ф1630

    1360×755

    1670×900

    2370×1300

    Ф1200

    总重量(KG)

    430

    720

    1100

    1500

    580

    1125

    1500

    1250



    振动电机

    功率
    (KW)

    1.5

    5

    5.5

    11

    1.5

    3.7

    5.5

    11

    转速
    (r/min)

    1455

    1440

    1450

    1450

    1455

    1450

    1450

    1450

    电压/频率
    (V/Hz)

    380/50
